Шинодыр ШД-95

- с помощта на сондажно оборудване се извършва маркиране и пробиване според работния чертеж. Материалът на токоносната лента е алуминий или мед – мек материал, пробиването се извършва с бормашина с определен ъгъл на заточване при ниски обороти с охлаждане с вода и малка подача. Изпълнението на тези технологични условия при пробиване на дебел материал води до загуба на време. Получаваната форма на отворите е само кръгла. Този метод е целесъобразен при малък брой операции за получаване на отвори в токоносната лента – при индивидуален подход или при много малки размери на обработвания материал.

- пробиване на отвори в токоносната лента с помощта на хидравлични преси (шинодыр) се извършва с помощта на комплект от пуансон и матрица със съответната форма и геометрични размери на необходимия отвор. Методът на пробиване на отвори осигурява спазване на необходимата точност на разположение на отвора според конструкторската документация, минимални времеви разходи, постоянство на качеството на получените отвори без последваща обработка на краищата.

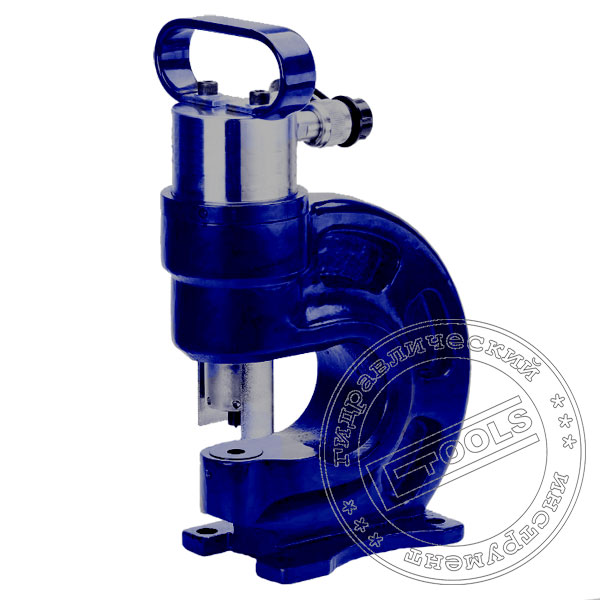

Шинодыр хидравличен. Осигурява пробиване на отвори в токоносната лента. ШД-95 Прес за пробиване на електротехнически ленти осигурява пробиване на отвори в различни елементи при монтаж и сглобяване на различни метални конструкции. Моделът на преса е модулен с външно свързване на помпата. Гъвкавата тръба с високо налягане предоставя свобода на позициониране на шинодыра ШД-95 както по височина, така и хоризонтално, и осигурява необходимата мобилност, което дава възможност за широко приложение в различни промишлени отрасли.

Станината на преса с отворен зев е изработена по метода на леене. Хидравличният силов цилиндър с еднопосочно действие и пружинен връщащ механизъм е разположен в горната част на станината. Отворената станина осигурява бързо поставяне и позициониране на листа материал за пробиване, както и бърза инсталация на комплекта пуансон и матрица за необходимата форма и размери на отвора. В долната част на станината е разположено място за фиксиране на матрицата, като затягането се извършва с винтов стопер. Здравото фиксиране на пуансона на щангата на силовия цилиндър се осигурява с навинтваща гайка с последващо задължително затягане с ключ. След операцията по смяна на комплекта пуансон и матрица е задължително да се провери съосността при празен ход. Здравината на конструкцията, осигурена от еднолитата станина в комбинация с пружинния връщащ механизъм на силовия цилиндър, позволява използването на шинодыр ШД-95 във всяко пространствено положение.

Хидравличният силов цилиндър се свързва към външна помпа чрез полумуфи с бързосъединител – БРС. Движението на буталото с пуансона се извършва под действието на хидравличната сила, осигурявайки пробиване на токоносната лента. Връщането на буталото и извличането на пуансона от материала се осъществява от връщащата пружина след намаляване на налягането с крана, разположен на помпата.

Времето за операцията по пробиване на отвор в токоносната лента зависи от скоростта на подаване на хидравличната течност от външната помпа, тоест от задвижващия механизъм – ръчен или електрически.

За работа е необходима хидравлична помпа или хидравлична помпена станция с работно налягане 700 atm.
