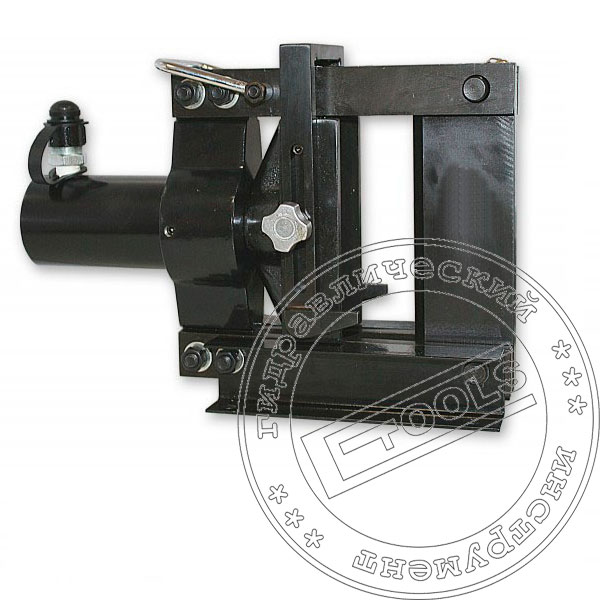

Автономен хидравличен шиногиб ШГ-150

Приложение на автономния хидравличен шиногиб ШГ-150

Огъване на токоносни ленти е една от операциите при монтажа на твърди ленти, за които се използват плоски алуминиеви или медни ленти. Необходимостта от огъване на шинопроводите възниква при монтаж в разпределителни или управляващи електротехнически шкафове. Операцията по огъване на токоносни ленти се използва при ошиновка на подстанции и разпределителни устройства (РУ), както и на малки участъци от ошиновка (преходни връзки) между отделни апарати на РУ и за свързване към силови трансформатори. При монтажа на твърда ошиновка технологично се предвижда огъване на лентата ("компенсация") в случай на температурни колебания, които се отразяват на дължината на лентата. Опасните огъващи усилия и напрежения от температурни удължения и вибрации на лентите не трябва да се предават на входящи и опорни изолатори на апаратите. Тези усилия трябва да се гасят чрез специално огъване на лентите, примки и други компенсиращи елементи.

Мекият материал на електротехническата лента, до определена дебелина, позволява извършване на огъване, използвайки различни механични ръчни приспособления. Въпреки това, изпълнението на такава операция изисква определени умения и опит в работата с материала. Например, за медни токоносни ленти, в зависимост от дебелината и еластичните свойства на медта, се препоръчва увеличаване на необходимия ъгъл на огъване с 1° - 3° над необходимия. Осигуряването на успоредност на съседните ленти при завои на магистралата на шинопроводите изисква повторяемост на ъгловите секции с огъване на лентата на равнина, което води до постоянен контрол на ъгъла на огъване след всяка операция или проектиране и изработване на допълнителна оснастка за ръчно оборудване за всеки тип лента. Използването на този подход е целесъобразно при малкосерийно или индивидуално производство. Тъй като към монтажа на токоносни ленти се поставят редица изисквания:

• лентите трябва да лежат на изолаторите праволинейно без изкривявания, не трябва да имат видима напречна кривина (огъване на ръб) и вълнообразност (огъване в равнина).
• на местата на огъване не трябва да има пукнатини.
• огъването на лента с правоъгълно сечение "на равнина" се извършва с вътрешен радиус не по-малък от дебелината на лентата.

Неспазването на изискванията може да доведе по време на експлоатация до поява на пукнатини и повреда на шинопровода. За осигуряване и спазване на изискванията към монтажа на токоносни ленти е целесъобразно използването на специализирано оборудване за шиногиб.
Шиногиб "ШГ-150" - хидравличен прес за огъване на токоносни ленти от алуминий и мед с ширина 150 мм и дебелина до 15 мм, осигуряващ огъване на ленти с различни сечения, най-често използваният метод на огъване "на равнина". Възможно е използването на този модел хидравличен прес за огъване на листови елементи от различни метални конструкции. Шиногибът ШГ-150 е модулен прес с външно свързване на помпа, което дава свобода на позициониране в различни равнини, като пресът работи във всяко пространствено положение, осигурявайки възможност за широко приложение в различни промишлени отрасли.

Описание на автономния хидравличен шиногиб ШГ-150

Станината на преса е изпълнена под формата на разглобяема затворена рама, образувана от траверса с хидравличен цилиндър и накладни направляващи за подвижна матрица, монтирана на щангата на силовия цилиндър. Здравото фиксиране на матрицата на щангата на силовия цилиндър се осъществява с винтов фиксатор. Сменният пуансон се фиксира между накладните направляващи с помощта на щифтове. Разглобяемата конструкция на рамата позволява бързо поставяне / изваждане и позициониране на огъваната лента или листов материал. Рамата на шиногиба ШГ-150 осигурява бърза смяна на комплекта пуансон и матрица за необходимата форма и радиус на огъване. Подвижната формираща матрица се премества от щангата на хидравличния цилиндър, извършвайки съответното огъване на лентата с необходимите параметри. При прилагане на натоварване лентата започва да се огъва към пуансона. Ъгълът на огъване зависи пряко от преместването на матрицата. Контролът на ъгъла на огъване на токоносната лента се извършва по ъглова скала, разположена в основата на рамата. Хидравличният силов цилиндър на шиногиба е с еднопосочно действие и пружинен връщащ механизъм, което позволява използването на преса за огъване на токоносни ленти във всяко пространствено положение.
Хидроцилиндърът на преса за огъване на токоносни ленти се свързва с външна помпа чрез полумуфа с бързосъединител (БРС), която позволява бързо и без загуба на масло да се свърже и разедини маркуч с високо налягане (РВД).

Времето за операцията по огъване на токоносна лента зависи от скоростта на подаване на хидравличната течност от външната помпа. За работа е необходима хидравлична помпа или хидравлична помпена станция с работно налягане 700 atm:

• маслостанция с ръчно задвижване: НГР-7009
• маслостанция с крачно задвижване: НГН-7006
• маслостанция с електрическо задвижване: ГНС-08Р1Э5, ГНС-08МН1Э5, ГНС-08МН3Э5

Най-оптималното решение като задвижващ механизъм за шиногиба ШГ-150 е ръчната или крачната помпа, която позволява плавно огъване, осигурявайки контролиран процес на получаване на зададения ъгъл с необходимата точност, тъй като не се препоръчва разгъване на лентата и повторно формиране на ъгъла. На местата на повторно огъване на токоносните ленти е възможно образуването на разкъсвания и пукнатини.

Освен стандартната конструкция на огъващия комплект пуансон и матрица, можем да предложим огъващ пуансон с радиус на огъване 5 мм и 10 мм, което позволява свеждане на нежелателната деформация на лентата при огъване до минимум. Компанията ETOOLS™ разработва и изработва огъващи пуансони и матрици за различни материали по образци, по индивидуални чертежи. На всички технически въпроси ще отговорят нашите специалисти, предоставяме консултации и техническа поддръжка за различни огъващи машини.
